Thiết bị bay hơi quay chiết etanol đạt được sự bay hơi hiệu quả của etanol ở nhiệt độ thấp thông qua quá trình chưng cất giảm áp suất và tạo màng quay. Phương pháp này bảo vệ các thành phần nhạy cảm với nhiệt-đồng thời thu hồi dung môi.
Chuyển dịch chiết vào bình bay hơi. Đặt nó vào bồn nước ở40–45 độ, với chân không là0,09 MPavà một bình ngưng ở0–5 độ. Cô đặc cho đến khi nó trở thành dạng xi-rô-.
| Cách thức | GK5 | GK10 | GK20 | GK50 |
| Nguồn điện làm việc (V/Hz) | Một pha 220/60 | Ba pha 220-240V/380v/60Hz | ||
| Tốc độ động cơ chính (RPM) | 10~140 | 20~120 | ||
| Máy điện quay (W) | 40 | Chổi-ít hơn 250 | ||
| Chai xoay (L) | 5 | 10 | 20 | 50 |
| Chai phục hồi (L) | 3 | 5 | 10 | 20 |
| Ống ngưng tụ | Cuộn dây đôi dọc | Lạnh chính dọc + mặt lạnh, hiệu quả cao lại bình ngưng thông lượng |
||
| Chất liệu chậu tắm nước | Thép không gỉ | |||
| Kích thước chậu tắm nước (mm) | Φ300×170 | Φ350×220 | Φ450×260 | Φ550×320 |
| Chức năng nâng | Thang máy điện | Nâng điện + tay | ||
| Thanh nâng (mm) | 0~150 | 0~160 | 0~190 | 0~180 |
| Toàn bộ công suất (KW) | 2 | 3 | 4 | 4.0(220-240V) |
| Kích thước phác thảo (mm) | 7650×400×1070 | 920×550×1700 | 1250×600×2100 | 1320×770×2340 |
Nguyên tắc làm việc
Giảm áp suất chưng cất
Hệ thống chân không của thiết bị bay hơi quay chiết Ethanol làm giảm áp suất bên trong bình bay hơi xuống xấp xỉ0,09 MPa, hạ nhiệt độ sôi của etanol từ78 độ đến 35–45 độ, do đó ngăn chặn các mẫu bị hư hỏng bởi nhiệt độ cao.
Sự hình thành màng quay
Động cơ làm cho chai bay hơi quay với tốc độ50–310 vòng/phút. Chất lỏng tạo thành một0,1–0,5 mmmàng mỏng trên thành chai, làm tăng diện tích bay hơi lên hơn10 lần, dẫn đến sự cải thiện đáng kể về hiệu suất của thiết bị bay hơi quay chiết xuất Ethanol.
Thu hồi ngưng tụ
Hơi ethanol được làm lạnh nhanh chóng thành chất lỏng thông qua thiết bị ngưng tụ ngoằn ngoèo hoặc hình cầu, với tỷ lệ thu hồi trên 95%, giảm thiểu chất thải và ô nhiễm môi trường.

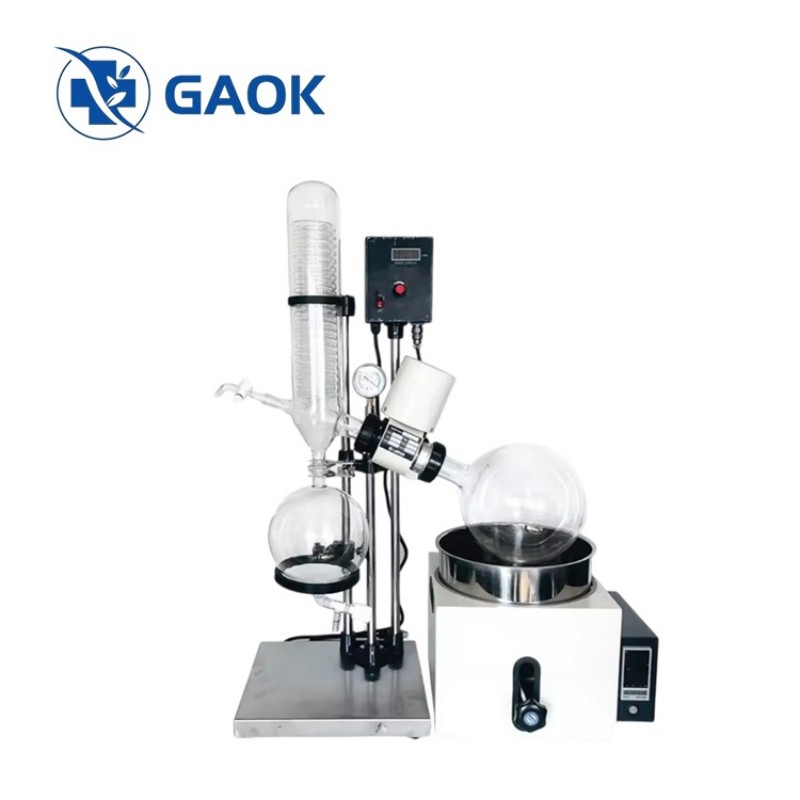

Hình ảnh thiết bị bay hơi quay chiết xuất ethanol
